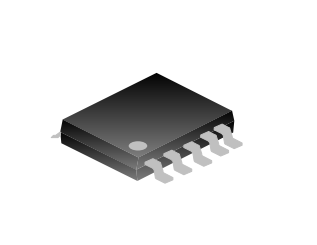

SD8666QS
SD8666QS 是用于開關電源的內置高壓功率 MOSFET、外置采樣電阻 的準諧振電流模式 PWM+PFM 控制器。
SD8666QS 具有多重模式控制：在重載下，高壓時工作在 QR 模式，可以減小開關損耗，低壓時工作固定頻率（65KHz）的 CCM 模式。在中載 和輕載下，工作在 QR+PFM 模式，可以提高轉換效率。在空載下，進入打 嗝模式，有效地降低電路的待機功耗。SD8666QS 具有抖頻功能，以降低 EMI。具有峰值電流補償功能，在 不同的 AC 輸入電壓下能保持極限輸出功率一致。還有軟啟動功能，在上電 過程中減小器件應力。SD8666QS 內部集成了各種異常狀態(tài)的保護功能，包括 VCC過壓保護， 輸出過載保護，輸出過壓保護，前沿消隱，逐周期峰值限流，輸出二極管短 路保護，AC 輸入電壓欠壓和過溫保護等。
主要特點：
u QR 模式改善 EMI 和減小開關損耗
u 輕載下的 PFM 模式提高效率
u 空載時進入打嗝模式
u 低壓重載升頻提高極限輸出功率
u 抖頻改善 EMI
u 峰值電流補償
u 軟啟動
u VCC過壓保護
u 輸出過載保護
u 前沿消隱
u 逐周期峰值限流
u 輸出二極管短路保護
AC 輸入電壓欠壓保護
u 外部可設的輸出過壓保護
u 過溫保護
